管廊消防解决方案
方案概述

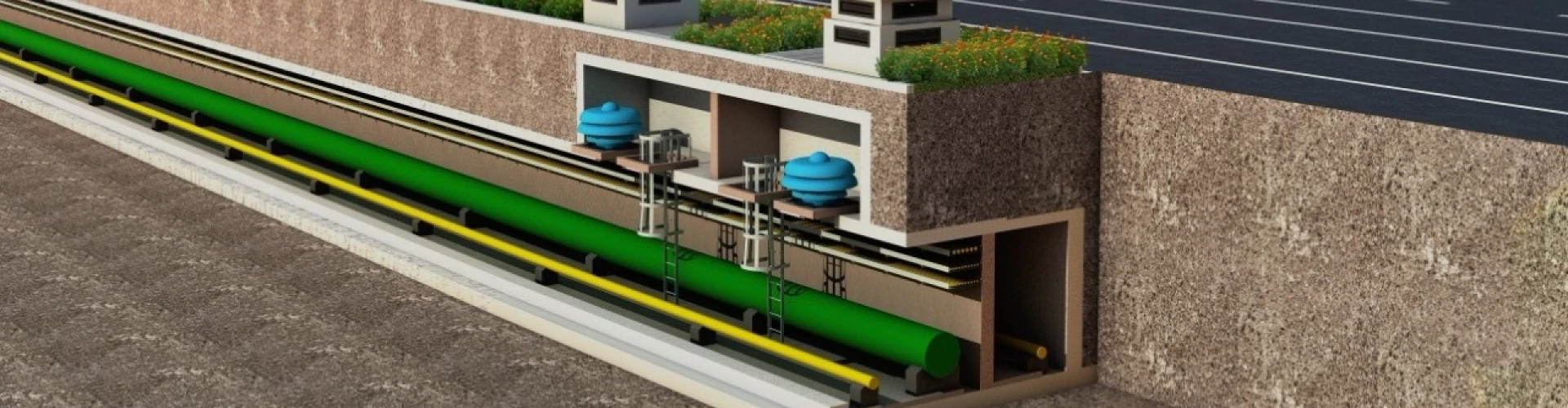

地下城市管道综合走廊。即在城市地下建造一个隧道空间,将电力、通讯,燃气、供热、给排水等名种工程管线集于一体,设有带门的检修口、吊装口和监测系统,实施统一规划、统一设计、统建设和管理,是保障城市运行的重要基础设施和“生命线”。
综合管廊消防系统组成
综合管廊消防系统由消防报警系统、自动气体灭火系统、电气火灾监控系统、防火门监控系统、消防水系统、防火封堵疏散系统构成。
管廊消防灭火应用产品
气溶胶

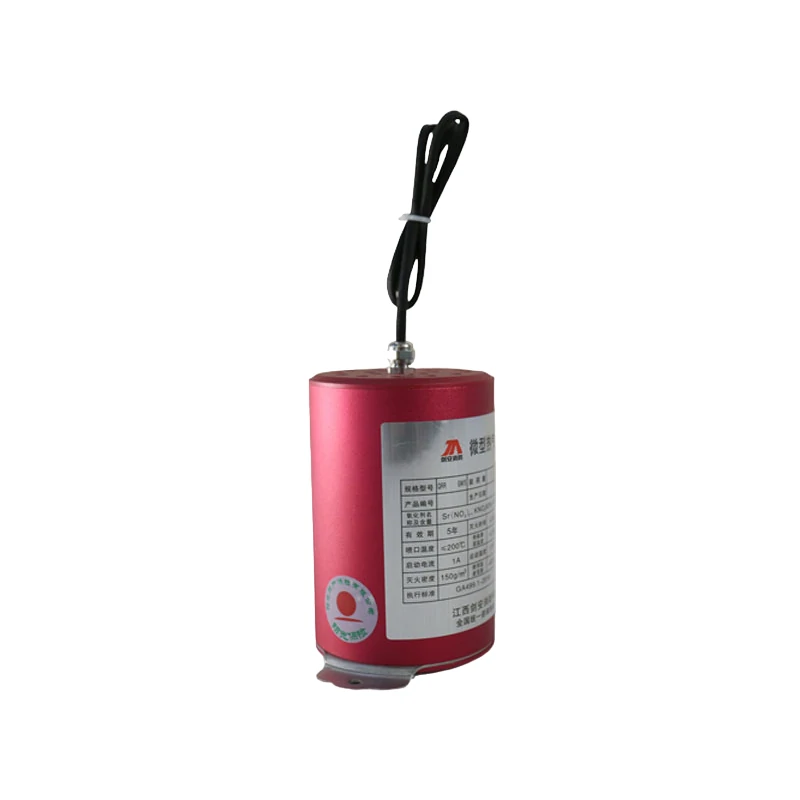

根据管廊的封闭空间和潮湿的环境,剑安有针对性研发出适应管廊应用的悬挂式S型气溶胶和配电柜、通信机柜专用的S型小型气溶胶自动灭火装置。其优异的性能和创新的设计,非富适合管廊、隧道、地铁、电力等行业,帮助客户提高系统的稳定性和可靠性。
设计规范
剑安(JA)壁挂式S型热气溶胶自动灭火装置安装设计据:《气体灭火系统设计规范》GB503T0-2005
防护区和释放点设置
- 防护区应相对封团空间,以客积划分,用m³作计算单位,每个防护区容积不超过 2000m³ 为宜。
- 防护区的门、窗及维护结构和允许乐强不得低于1.2KPa,耐火极限不低于0.5h,吊顶的耐火极限应不低于0.25h
- 防护区的通风、换气设备在灭火装置启动前应能自动关闭,影响灭火效果的生产操作应停止进行。
- 一台以上灭火装置之间的电启动线路应采用串联连接
- 每台灭火装置均应具备启动反馈功险
JA 热气溶胶自动灭火装置发生剂设计用量计算
- 热气溶胶预制灭火系统的灭火设计浓度不应小于灭火浓度的1.3倍
- 管廊内壁挂式热气溶胶的灭火设计浓度不应小干150/m³。
设计用量应按下式计算W=C2* Kv* V
式中:W——灭火剂设计用量(kg)
C2——灭火设计浓度(km/m³)
V——防护区净客积(m³)
Kv——客积修正系数
V<500m³.kv=1.0
500m³≤v<1000m³ . kv=1.1
V≥1000m³.kv=1.2
- 服务热线:400-915-1190
- E-mail:1013086865@qq.com
- 传真:400-915-1190
- 公司地址:江西省新余市渝水区珠珊镇板桥工业区
操作与控制
自动灭火系统应有自动控制、手动控制和紧急启动控制三种方式。
自动控制装置应在接到两个独立的火灾信号后才能启动。手动控制装置和手动与自动转换装置应设在防护区疏散出口的门外便于操作的地方,安装高度为中心点距地面l.5m。
- 采用自动控制启动方式时,根据人员安全撤离防护区的需求,应有不大于30S的可控延迟喷射。
- 应采用消防电源供电。热气溶胶自动灭火系统的单个组成设备单元的接地和工作接地应分别设立。
各保护接地部分必须与建筑物的接地系统良好连接。若采用专用保护接地方式的,其接地电阻不应大于4Ω;若采用公用接地方式时,其接地电阻不
人于1Ω。
热气溶胶自动灭火系统应有防雷措施。
气体灭火控制器应通过GA61标准检测,其他配套产品也应符合国家相关规定。
安装布置图
超细干粉
根据管廊的封闭空间和潮湿的环境,剑安有针对性研发出适应管廊应用的管廊专用非贮压超细干粉灭火装置和管廊专用贮压超细干粉灭火装置。其优异的性能和创新的设计,非富适合管廊、隧道、地铁、电力等行业,帮助客户提高系统的稳定性和可靠性。
设计规范
鉴于超细于粉灭火剂及灭火系统近年来应用广泛,为规范产品的生产,公安部通布了GA578-2005《超细干粉灭火剂)、GA602-2006《干粉灭火装置》产品行业标准。由于目前我国尚未颁布超细干粉灭火系统设计应用的行业标准及国家标准,为规范超细干粉灭火系统的设计及施工过程,提供必要的设计、施工、验收依据,山东省颁布了DB37/T1317《超细干粉灭火系统设计、施工及验收规范》地方标准(以下简称《规范》)。
无管网全淹没灭火系统设计、计算
《规范》第3.3条规定了无管网全淹没灭火系统的设计、计算。
3.3.1其中规定超细干粉灭火剂设计灭火浓度不得小于1.2倍厂家灭火效能注册数据。并规定无管网灭火系统中灭火装置的布置,应使喷射形成的有效灭火粉末在防护区内分布均匀。3.3.1规定,是国内外先进标准的一般做法。创安注册数据非贮压型为0.14kg/m³,贮压型为0.15kg/m³。
灭火剂设计用量计算公式
m=C*(Wv-Vg)*K1*K2*K3
式中:
m——超细干粉灭火剂设计用量(kg)
C——超细干粉灭火剂设计灭火度(kg/m³),按《规范》第3.3.1条取值;K1配置场所危险等级补偿系数,按《规范》表1取值
K2防护区不密封度补偿系数,按《规范》表2取值K3 一超细干粉灭火装置喷射不均匀补系数,按《规范》表3取值Vg-防护区内不然烧体和难燃体的总体积(m3)
W防护区容积(m3)
剑安管廊消防工程案例介绍

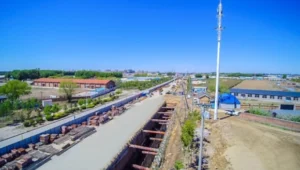

包头市新都市区综合管廊工程(一期)

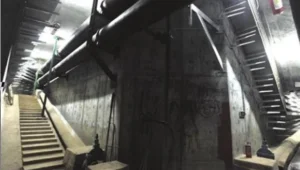

松原市地下管廊工程-文化路

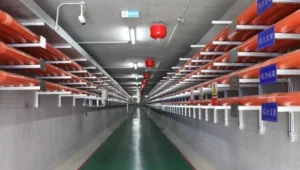

太湖新城管廊项目

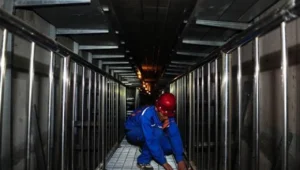

苏州阳澄路地下综合管廊

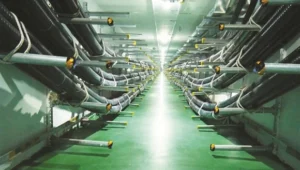

海口市地下综合管廊项目

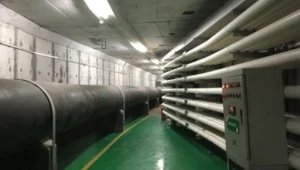

海秀路海口市地下综合管廊项目长滨路段
